在五軸加工的世界里，精度是衡量價值的唯一標尺。無論是航空航天領域的復雜鈦合金構件，還是精密模具中的完美曲面，其卓越品質都始于兩個最基礎、最核心的環節——坐標設置與對刀。這兩項操作，如同高樓的基石，直接決定了最終加工的成敗與效率。

一、理解坐標系：五軸加工的“導航系統”

五軸加工中心比傳統三軸機床多了兩個旋轉軸，其運動關系更為復雜。因此，正確建立和理解坐標系是第一步。

1. 機床坐標系（MCS）：這是機床的“絕對坐標系”，由機床制造商設定，其原點稱為機床零點。它是所有運動控制的基準，通常作為G53指令的調用對象。操作者無需改變它，但必須理解其存在。

2. 工件坐標系（WCS）：這是編程和加工的“工作坐標系”，也是我們通常通過G54-G59等指令設置的坐標系。它的原點建立在工件上的某一點（如工件角落或設計基準），所有加工程序的坐標都是基于此原點計算的。在五軸加工中，正確設置WCS是保證刀軌與工件設計位置吻合的關鍵。

二、坐標設置：為工件定義“加工原點”

設置工件坐標系的核心，是告訴機床：“工件在空間中的具體位置在哪里”。常用的方法包括：

 試切法/分中棒尋邊器：對于規則工件，使用分中棒或?qū)み吰髟?/span>X、Y方向確定中心點或角點，在Z方向碰觸工件的上表面。將此時機床坐標系的機械坐標值，輸入到對應的G54等寄存器的X、Y、Z中。這是最經典、應用最廣的方法。

 3D測頭自動測量：對于高端五軸機床，集成在主軸上的3D測頭已成為提升效率和精度的利器。測頭能自動探測工件表面，機床數控系統可自動計算并存入工件坐標系原點。這種方法極大減少了人為誤差，特別適用于復雜、多面的工件。

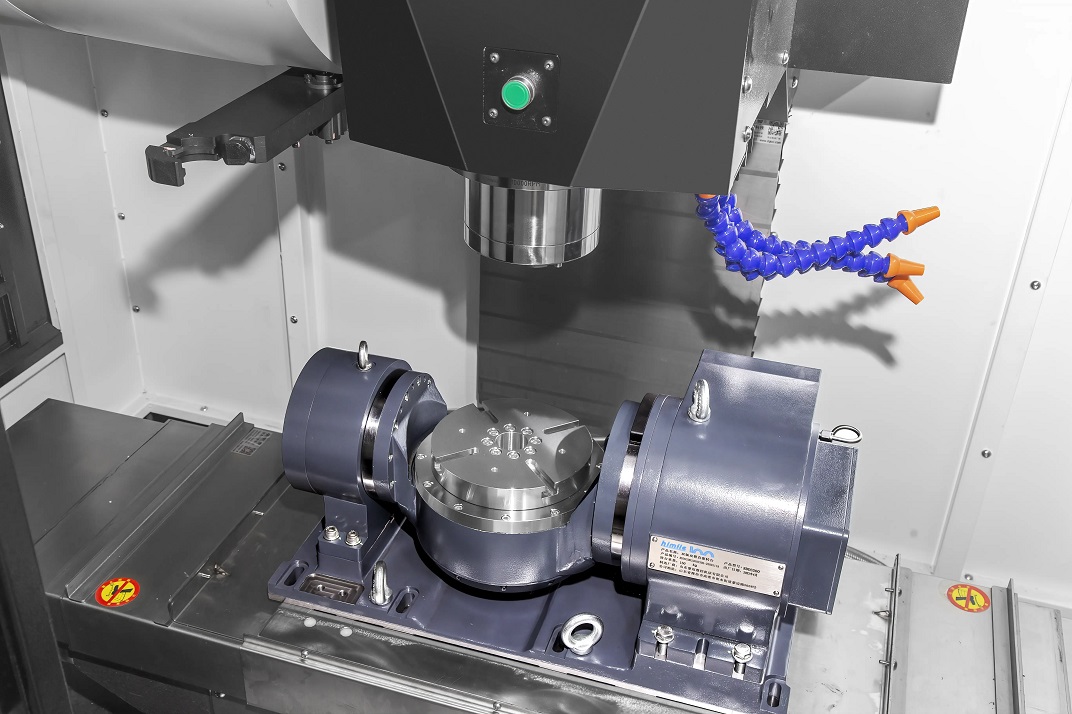

五軸加工的特別提示：對于帶雙轉臺（Table-Table）的五軸中心，工件坐標系的設定通常與旋轉中心密切相關。在調試階段，需要精確標定旋轉中心相對于機床零點的位置。編程和操作時，需清晰理解“坐標旋轉”的概念，確保工件在任意角度下，刀尖點軌跡始終正確。

三、對刀操作：為刀具賦予“精確長度”

對刀的目的是精確測量出每把刀具的刀長補償值，確保機床能準確控制刀尖點到達編程指定的位置。

 對刀儀測量（機外對刀）：這是高效生產的推薦做法。在機床外使用高精度對刀儀，預先測量所有刀具的半徑和長度，并將數據錄入機床的刀具庫。在程序中，只需通過刀號（如T01）和刀補號（如H01/D01）調用即可。此法能最大限度減少機床待機時間。

 機上對刀：使用Z向設定器或直接在工件表面試切，手動測量并輸入刀長值。這種方法雖然傳統，但在單件小批量或缺乏對刀儀時依然實用。

五軸加工的核心挑戰與策略：RTCP（刀尖點跟隨功能）

在五軸聯動加工中，隨著工作臺的旋轉和擺動，刀尖點的實際位置在不斷變化。為確保刀尖始終沿預定路徑運動，必須啟用數控系統的RTCP（Rotation Around Tool Center Point） 功能。

 啟用RTCP時：編程坐標基于工件坐標系，系統會自動補償因旋轉軸運動帶來的刀尖點位移。此時，對刀測量的刀長值，是從刀具基準面到刀尖的長度。

 未啟用RTCP時：編程需考慮旋轉中心，極為復雜，已很少使用。

因此，在五軸機床上對刀，確保輸入的刀長數據準確無誤，是RTCP功能正確補償?shù)那疤帷Ｒ粋€錯誤的刀長值，在五軸聯動時會被放大，導致嚴重的加工干涉或報廢。

結語：將嚴謹鑄入每一個細節

坐標設置與對刀，雖是最基礎的操作，卻蘊含著五軸加工技術的精髓。它要求操作者兼具嚴謹?shù)膽B(tài)度、系統的知識和熟練的技巧。精準的坐標是航行的藍圖，準確的刀長是控制的舵輪。唯有將這兩個環節做到分毫不差，才能駕馭五軸加工中心這臺復雜的精密巨獸，釋放其全部潛能，在高端制造領域鑄就非凡價值。
